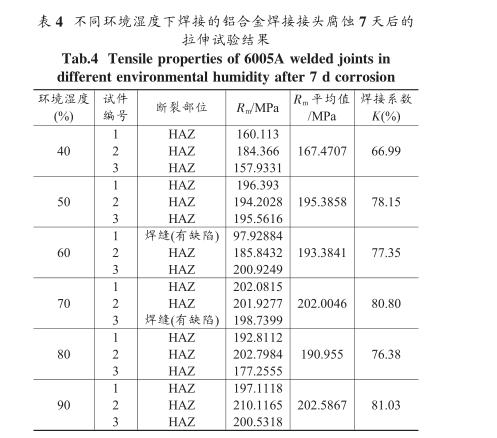

14天后其拉伸性能試驗結果如表4、5所示。可見，腐蝕后，各環境濕度條件下焊接的鋁合金焊接接頭的拉伸試件均斷在熱影響區。腐蝕后焊接接頭的
抗拉強度比腐蝕前有明顯下降，這主要是由于焊接接頭處蝕坑的出現，減少了有效截面面積，從而使抗拉強度降低。
(1)在6種環境濕度條件下焊接的6005A鋁合金焊接接頭，鹽霧腐蝕14天后其腐蝕失重量比腐蝕7天后的失重量多，但是腐蝕速率低。
(2)鹽霧腐蝕7天時，隨焊接環境濕度的加大，焊接接頭的腐蝕速率先升高后下降，入穩態流變階段，隨著變形程度的增加，動態再結晶繼續進行，而晶粒尺寸趨于均勻，界面出現共同晶粒。
在AZ31與AZ31同種材質鎂合金累積疊軋焊過程中界面兩側發生了動態再結晶現象。隨變形量的增加，動態再結晶程度增大，界面孔洞逐漸消失，原界面處逐漸被再結晶形成的共同晶粒所覆蓋。當累積疊軋變形量大于60%時，其界面結合良好。界面結合的機制是兩側晶粒通過動態再結晶在界面上形成共同晶粒。http://www.cjzyw.com
