評測260系列模塊式風冷熱泵機組安裝

  1、機組到用戶處的貨運檢查：

機組在運抵合同規定的交貨地點后，應要求用戶組織有關人員進行開箱檢查驗收。

※、檢查下列隨機文件是否齊全。а、合格證b、使用說明書c、保修單d、裝箱單

※、根據以上文件核對設備型號、規格及附件。

※、查機組有無損壞，零部件是否齊全。

※、設備充填的制冷劑有無泄漏。

※、經過以上驗收發現損壞或有疑問，請及時向本公司或辦事處說明，以便進行妥善處理。

注意：設備開箱檢查完畢，應采取保護措施，不宜過早或任意拆除包裝，以免設備受損!

2．機組安裝位置選擇：

※、風冷冷（熱）水機組位置應符合下列條件：

※、風冷冷（熱）水機組安裝在室外，通風良好、干凈、空曠的地方，確保機組具有良好的通風條件；

※、機組翅片式換熱器的迎風面應盡量避開季風方向；

※、本機出風不能被本機或其它機組直接吸入，以免影響機組或其它機組工作；

※、機組無須專用機房，但建筑物或地面承重能力必須滿足機組重量要求；

※、冷凍水源清潔，不含塵和油等，使用軟化水，以免結垢，降低機組性能；

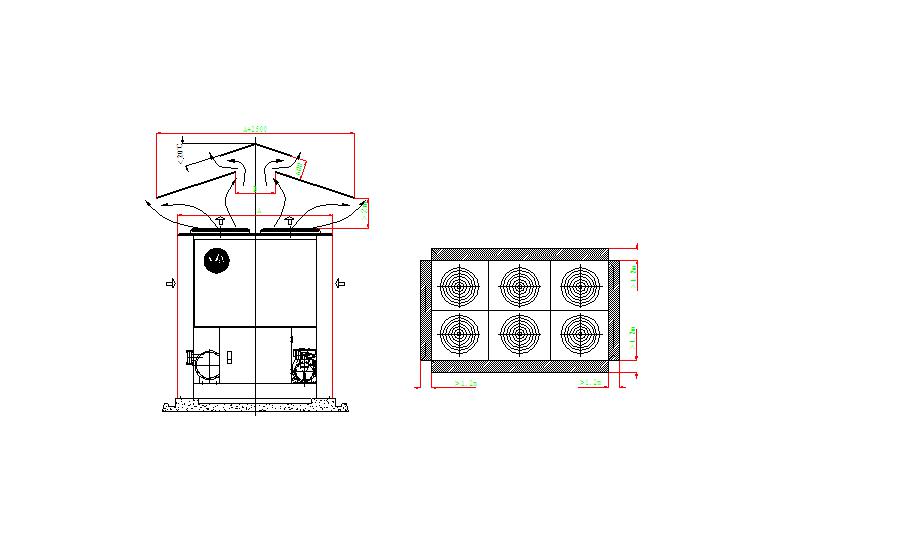

※、機組前后左右均應留有1.2米以上的空間，以利于運行中換熱器的進風通暢。與鄰近墻面保持適當距離，留有合理的檢修空間，同時避免換熱器空氣阻塞。機組安裝布置如下圖所示：

3、機組搬運：

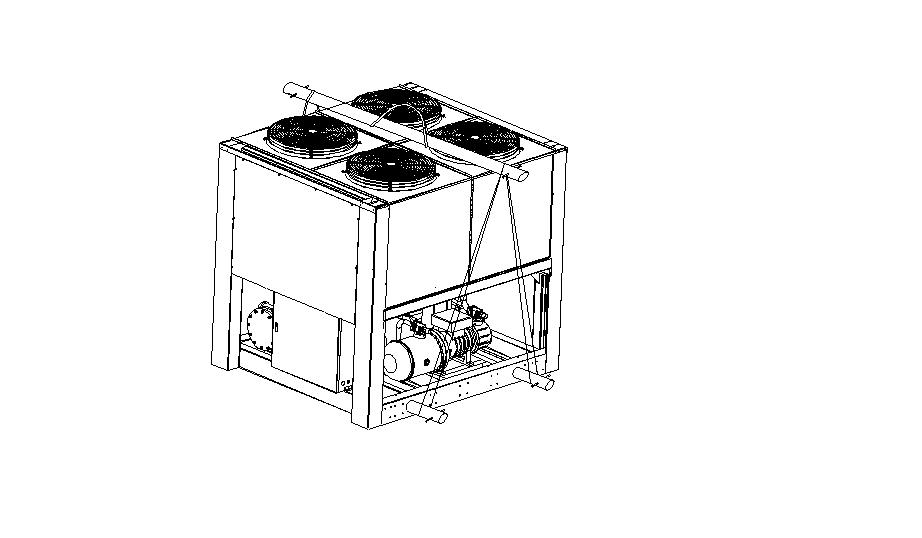

機組到達安裝位置后，在吊裝、運輸過程中，須小心操作，以免傷及設備。在起吊繩索與機組接觸的地方，要放置墊塊；對重量較重的機組，在機器頂部之上的吊索之間應加支撐桿，以避免吊索對機組的壓力。搬運時，宜采用叉車或吊車；吊裝過程中，吊索與機組應連接牢固，機組平穩無傾斜，同時確保吊索不與側面熱交器、面板和頂部接觸。如下圖所示：

4．機組安裝基礎及固定：

※、機組應安裝在堅實、牢固且表面平整的混凝土基礎或金屬鋼架上，安裝平臺強度必須足以承受機組重量；

※、混凝土基礎臺表面一般以灰泥作水平修鈽并需進行防水處理，基礎臺四周應設置排水溝槽，排水溝坡度應大于0.5%，且坡向排水口；

※、為使設備能寧?kù)o運轉，避免因振動和噪聲的傳遞而影響機組所在位置處于的樓層，機組底座與基礎間應采用減震器隔離，同時應保證機組安裝后保持水平；

※、為避免地震、臺風或設備長期運行產生的可能位移使接管產生扭曲以致于斷裂，機組應采取妥善的限位固定措施；

※、主機外殼必須

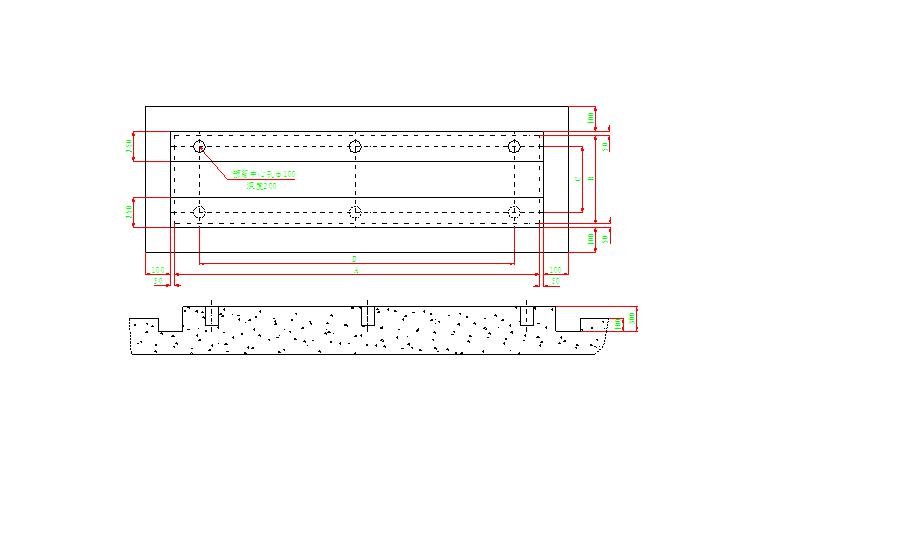

機組安裝基礎及固定方式可參考以下示例：

5．水系統及水管的配接

※、冷凍水管必須保溫，以防止冷量、熱量損失；

※、為保證水質，進水管上須安裝一個60目的水質過濾器；

※、接管的接口尺寸應符合要求（見機組性能參數表）；

※、機組供水系統必須安裝膨脹水箱，膨脹水箱位于系統的位置。

※、循環水系統必須安裝自動排氣閥、水泵和水流開關；排氣閥必須設在冷凍（熱）水系統點；

※、在冷凍（熱）水管道系統連接完畢，經清洗、檢漏試壓合格后，打開排氣閥，排盡冷凍水內空氣后關閉。如發現水質及管內不清潔現象，在水泵運行30分鐘后，清洗水質過濾器；

※、循環水初次運行，先關閉進、出口閥門，開啟旁通閥門，待水泵運行一段時間后，方可打開出口閥門，關閉旁通閥門，開始投入正常使用。

※、多臺機組并聯時須設分水器、集水器及水壓平衡閥。

※、排水閥應裝在水系統的點處。

※、水管的設計請參考《空氣調節設計手冊》，工程施工、驗收參見GB50243-1997《通風與空調工程施工及驗收規范》。

6．電源連接

1)按照要求進行配線和接線，配線和接線嚴格按《設備電氣原理圖》執行。

2)機組應有良好的接地。接地線切不可接到煤氣管、水管、電話線上，接地不良會導致觸電事故。

3)動力電源接線必須確保相序正確（L1、L2、L3對應端子排上R、S、T）。相序不對時，系統不能啟動，控制器缺電無任何顯示，此時應認真檢查電源相序。

7、使用注意事項：

1)為保持機組優異的性能、可靠性和使用壽命，請嚴格按《設備操作使用說明書》規定要求進行正確、定期的設備維護。

2)冬季氣溫低于或接近0℃的地區，如如冬季機組停止運行，冷凍水系統和冷卻水系統（含機組蒸發器、冷凝器）必須將系統中存水排除干凈，以免氣溫在0℃以下時發生結冰現象，致使水系統管路和機組發生凍裂現象，造成無謂的設備損失。

3)通常環境下，只需檢查翅片式熱交換器表面是否有灰塵、雜物，進風是否正常，可以根據環境條件，按月或按季度進行；如環境特別多油、多塵，熱交換器則要進行定期的清洗，否則會縮短使用壽命。http://www.cjzyw.com
