絕緣壽命測試用高壓方波脈沖電源試驗結果

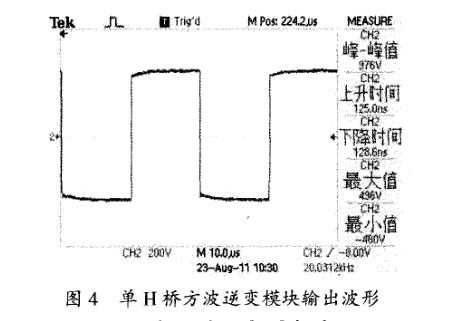

使用TDSIO12C數字示波器~gP2300C高壓探頭進行測試，實驗中使用工頻變壓器產生8組獨立電源VH，各繞組與變壓器鐵心(地)之間有近300pF寄生電容，各繞組之間以及繞組與鐵芯之間耐壓不低于15kV，一組對單個H橋方波逆變模塊進行空載測試波形圖如圖4所示，三模塊級聯3kV輸出時的一組空載波形圖如圖5所示，與此對應橋臂IG BT級聯方式3kV輸出波形如圖6所示，變壓器升壓方式3kV輸出波形如圖7所示。

由于橋臂串聯IG BT動態均壓和驅動同步較困難，為防止橋臂直通故障驅動信號需要較長的死區時間，導致輸出波形較單個管明顯變差，變壓器輸出方式則在脈沖邊沿出現較明顯的尖峰過電壓，模塊級聯方式仍能維持較好的輸出波形；一組八個模塊級聯時的空載波形如圖8所示，實驗結果與前面的分析和公式(1)估計結果基本吻合，輸出的高壓方波波形和對稱性好，滿足絕緣材料和絕緣結構脈沖電應力加速老化的基本要求。

采用級聯方式，可以克服橋臂晶體管串聯動靜態均壓的困難，獲得絕緣材料和絕緣結構脈沖電應力加速老化壽命實驗所需要的對稱高壓方波脈沖電源，且電源的帶負載能力強。通過變級聯模塊數量，可以得到所需要峰峰值的雙極性對稱高壓脈沖電源，脈沖頻率、占空比可以按需要設定。本電路還需要進一步改進的是設法實現對脈沖邊沿電壓變化率的的定量控制。http://www.cjzyw.com
