一、概述
如果一個器件、元件或將用于制造器件的材料重復地受到溫度急劇變化(模擬飛機冷天執行任務和熱天執行任務)(這種影響可以通過許多不同的方式獲得，例如重復地把一個器件從溫度存在很大差異的設備來回放入和取出，或在冷熱的環境下斷續地操作器件)，它們總是在工作特性方面發生變化或導致物理失效。

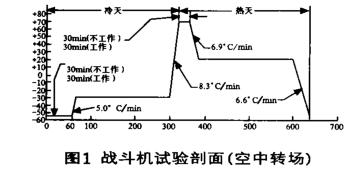

快速溫度變化箱是當元器件受到快速溫度變化時，通過控制這種變化來檢測元器件及材料性能的設備。這種設備主要用于電子元件以及航天航空設備和儀器的質量評估、試驗及相關研究，例如用于戰斗機空中轉場、近距離支援等國家軍準的試驗剖面。通常把此試驗剖面或類似的試驗剖面作為快速溫度變化試驗的依據。一個標準的戰斗機試驗剖面(空中轉場)包括下面的部分。如圖(1)。上述試驗剖面既模擬冷天執行任務，又模擬熱天執行任務時溫度變化的情況。在整個試驗期間，可以重復上述循環。
二、設備簡介

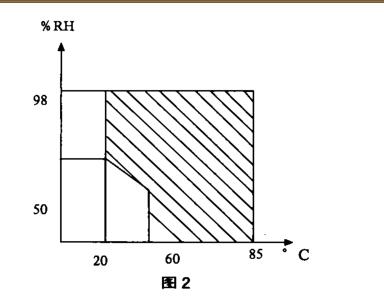

此類設備可用于電子、電工、軍工、科技產品按國標、國軍標進行高溫、低溫、濕熱、高低溫快速溫變等可靠性與環境試驗。操作者只需在設備的控制面板上簡單地設置試驗條件，試樣所需的各種環境條件便可在設備的樣品區內自動得到。設備自身各種協調運行均是在計算機的控制下自動實現的。其主要技術指標：(以快速變化溫濕度試驗室GTQ L5W—l 1 9W GP為例加以闡述。)內容積l1．9m 3溫度范圍一70_+8 5~：降溫時間+80一一4 0℃(帶負載5℃min線性，即每5分鐘檢測一次平均值)；升溫時間一4 0一+80℃(帶負載5℃／m in線性，即每5分鐘檢測一次平均值)：負載300k g鋁材料；溫度波動度<±0．5℃；溫度偏差<±2．O*C；濕度范圍25—98％RH(+20~一+8 5℃)；濕度偏差<±3％RH(>75％RH時)濕度波動度<±2％RH(>75％RH時)濕熱特性恒定和交變結構室體與機組分離，風速可調；
三、工作原理簡介

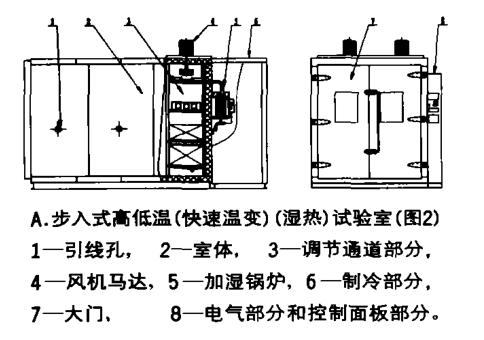

本設備主要包括有試驗箱體、溫濕度調節系統、電氣控制系統、制冷系統等部分。試驗箱體由外敷彩色鋼板的聚胺脂發泡絕熱預制板拼裝而成，它構成設備的結構主體，為試驗樣品提供了一個與外界相對隔絕的獨立空間。主箱體設有雙開大門，并配有測試引線孑L、電熱中空玻璃觀察窗、照明燈。在大門的門框及門板的四周埋有電熱絲，以防止低溫試驗時表面凝露結霜。如圖(2)。溫濕度調節系統的空氣調節通道設于主箱體左側。

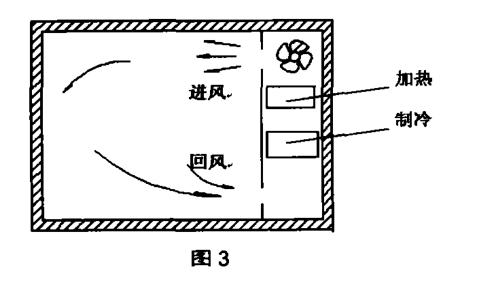

它由離心風機、空氣調節通道支架及蓋板等組成。加熱器和加濕鍋爐的通濕氣管道以及制冷系統的蒸發器均位于調節通道內部，加濕鍋爐位于試驗室體后面，通過電加熱水，使鍋爐內產生蒸汽，蒸汽通過噴霧管進入濕熱箱，對箱內空氣進行加濕。設備采用強制空氣對流的方法來進行熱量的傳遞，以保證試驗空間的溫度均勻性。置于空氣調節通道頂部的離心風機是空氣循環流動的動力源。空氣從調節通道底部進入通道，經過蒸發器和加熱器進行熱量交換后，在風機的作用下，由通道頂部出風口進入試驗空間。如圖(3)電氣控制系統由可編程控制器、溫度、濕度傳感器、故障檢測元件、執行元件等組成。從功能上包括溫濕度控制系統和保護系統等部分。
溫濕度控制采用M PC一2000A可編程制冷系統采用二元復疊制冷方式。選用高可靠壓縮機、熱力膨脹閥、干燥過濾器、電磁閥等部件，提高了系統的可靠性。采用水冷式冷凝器，以保證運行工況的穩定性。制冷回路包括主回路及輔助回路。控制器根據試驗要求自動選擇制冷回路，并根據需要調節輸出的冷量，使之與所需冷量盡可能匹配，從而提高控制精度及制冷效率，降低運行費用。http://www.cjzyw.com
