濕度測量電路溫度轉換設計

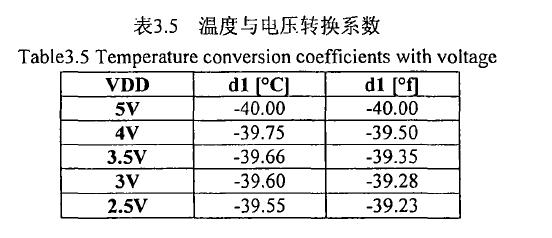

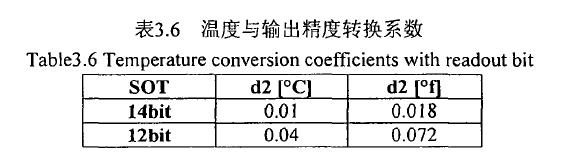

SHT75傳感器上的溫度是采用能帶隙PTAT C Proportional To Absolute Temperature)溫度敏感組件，其線性較好，可直接通過式(3.12)進行傳感器溫度輸出與溫度值的轉換。

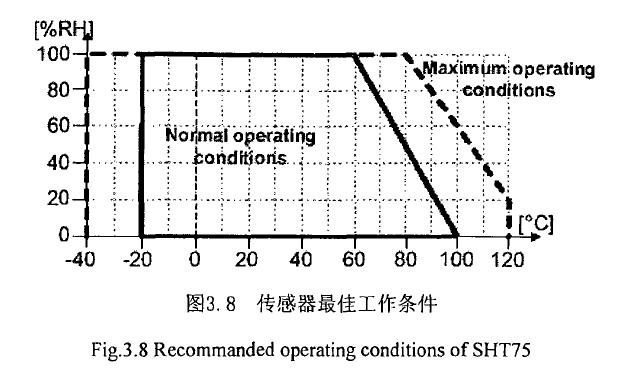

由于該傳感器在單片電路上集成了溫度和相對濕度兩種敏感組件，根據溫度E}相對濕度的化學和物理特性可導出濕度的絕對測量單位—露點溫度，使其在許多行業.}幾使用更加靈活方便。該傳感器的使用應在其允許的溫濕度工作條件下，其最佳工作條件如圖3.8所示。

當溫濕度工作條件超出其允許范圍可能產生士3%RH的偏差，但條件恢復后，傳感器能緩慢地回到原來的校準狀態。當傳感器接觸到某些化學氣體，可能影響相對濕度傳感器感濕膜，導致測量偏差的增大和靈敏度的降低，當正常條件恢復后，也需要一個較長的去除污染的過程。其恢復過程可通過以下方法來完成：首先，在80^90℃溫度和低于5%RH濕度下，放置24小時(焙干)；然后，在20-30℃溫度和高于74%RH濕度下放置48小時(重新水合)。http://www.cjzyw.com
