配管內流動的高溫流體，可使配管發生不同程度的熱膨脹，進而產生熱應力。以下主要介紹熱膨脹的推算法及熱膨脹變形的吸收。
一、配管設計
高溫流體流經管道后，肯定會出現管道的熱膨脹，下面討論吸收管道熱膨脹的具體措施。不需采取吸收熱膨脹措施的配管有：小口徑配管；溫度低的配管；長度不長的直管配管；直管部與彎管接頭及彎管部適當組合，成為容易消化熱膨脹的配管結構。有必要采取吸收熱膨脹措施的配管有：大口徑配管；較長的直管；與機械相連接的管道(如噴嘴接合處)，以及流體流量較大的配管。套管配管：大口徑配管上連接有小口徑配管；管壁厚的配管；有襯里的配管；有玻璃襯里的配管(即使熱膨脹量小，也易因被制約而出現破損)。
二、配管的撓性討論

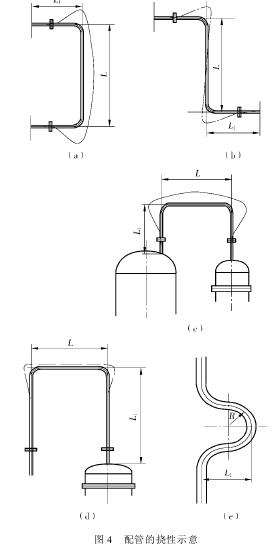

如果配管的撓性大，則對熱膨脹有一定適應能力，無需采取特殊的措施。以下，對幾種具體配管實例(見圖4)進行討論。
(1)圖4(a)中L越大，管徑越粗，越需要安裝伸縮接頭；
(2)圖4(b)、圖4(c)的結構和圖4(a)相同，處理方法也與圖4(a)相同；
(3)圖4(d)的II形較長，其彎曲部分可吸收月彭脹量；

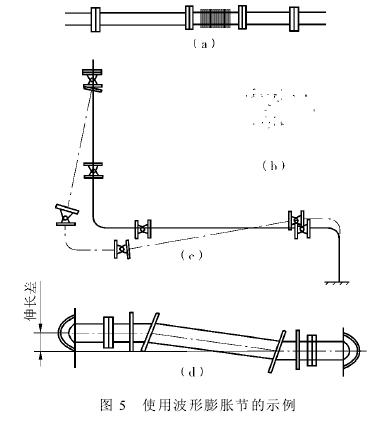

(4)圖4(e)的結構，以半徑R的彎管接頭構成U型彎管，對熱膨脹的吸收性較低，有必要在彎管接頭之間接入直管增加撓性。圖5為使用波形膨脹節的配管示例，其中：
(1)圖5(a)，在直管配管使用波形膨脹節時，要注意其軸向應力；
(2)圖5(b)為鉸鏈型膨脹節，使用這種膨脹節，應如圖5(c)所示在2個以上部位組合使用；
(3)圖5(d)為2個波形膨脹節組合使用的示例，可以吸收長軸方向和與長軸相垂直方向的膨脹位移。
三、酉己管的熱膨脹對策
配管的熱膨脹對策原則為：不產生過高的熱應力，使出現的熱膨脹能基本吸收消化。
(1)適當改變配管的走向，配上彎管及彎頭等，使管道有一定的撓性；
(2)酉己管管徑大，彎管接頭不能用時，可安裝成品的膨脹節；
(3)酉己管線路如有空間，可設計成U形或貝形彎管；
(4)配管上及設備周圍的配管可安裝絞鏈型膨脹節，即使出現較大的變形而所產生的應力并不高；
(5)雙重管(套管配管等)時，內、外兩方的膨脹都必須考慮。當內外管都裝上U形管時，有必要討論分析下述兩類的伸縮量：第一類是內管的伸縮量和外管的伸縮量；第二類是內管和外管伸縮量的差，它對于判定內外管是否會出現嚴重變形有重要的意義。
四、結束語
載熱體設備的熱沖擊和配管的熱應力在實際生產中造成的危害較大，必須引起足夠的重視。夾套破裂的防止對策和配管的熱膨脹對策都是理論計算和經過實踐檢驗證明是行之有效的方法。http://www.cjzyw.com
